Sistema copertura alare
Sistema Copertura Alare - Tegolo GRIFONE
Il Sistema di copertura con Tegolo Alare “GRIFONE” per la sua flessibilità, ha il suo largo impiego in edifici ad uso industriale, commerciale e anche logistico. Il Sistema consente di alternare tra i due Tegoli Alare “GRIFONE” elementi di chiusura leggeri o pesanti, opachi o luminosi, lucernari continui o a shed a passo variabile, il cui utilizzoa scelta è in funzione della destinazione d’usodell’edificio.
La sua forma a “V” è stata progettata e realizzata a sezione filante per consentire lo smaltimento delle acque di copertura all’esterno dell’edificio ed essere compatibile con le esigenze delle protezioni agli incendi.
Si possono realizzare maglie strutturali idonee alle diverse richieste, dalla classica 20×10 mt a maglie più impegnative fino alla luce netta di 35mt. Il manufatto può essere fornito coibentato,impermeabilizzato e tinteggiato.Tutto il Sistema è studiato per garantire una Resistenza al Fuoco da R90’ a R120’ estendibile per alcuni casi anche a R180’. Particolare attenzione è stata dedicata ai NODI e VINCOLI SISMICI studiati per garantire la sicurezza strutturale secondo le normative attualmente in vigore.
Sistema copertura doppia pendenza
Il Sistema di copertura “DOPPIA PENDENZA” rappresenta una soluzione tipologica di ampia esperimentata realizzazione, realizzabile sino a lucidi 35 mt e oltre. La trave principale è abbinabile incopertura con elementi di diversa natura, dal classico Tegolo a doppio TT o in alternativa all’elemento Arcareccio.
La struttura semplice nella sua configurazione geometrica, molto conosciuta e diffusa, ha il suo largo utilizzo in edifici ad uso industriale, commerciale, agricolo e terziario; soprattutto quando le richieste sono per avere un manto di copertura tradizionale, che può dare garanzia nel tempo e quando sono richieste grandi luci.
La geometria della trave principale a DOPPIA PENDENZA permette, a seconda del solaio di copertura utilizzato, di eseguire un pacchetto di copertura impermeabilizzante con diverse tipologie e caratteristiche. Modulando gli elementi di copertura si possono formare lucernari per l’inserimento di parti traslucide e inserendo il triangolo a Shed si può ottenere una illuminazione indiretta.
Tutto il Sistema è studiato per garantire una Resistenza al Fuoco da R60’ a R120’ estendibile per alcuni casi anche a R180’. Particolare attenzione è stata dedicata ai NODI e VINCOLI SISMICI studiati per garantire la sicurezza strutturale secondo le normative attualmente in vigore.
Sistema copertura a falde inclinate con intradosso piano
Il Sistema di copertura “A FALDE INCLINATE” con intradosso piano a una pendenza dell’8%, rappresenta una soluzione tipologica di ampia e sperimentata realizzazione.
Il sistema realizzato con componenti in calcestruzzo precompresso è caratterizzato dall’impiego di travi di banchina poste nella direzione longitudinale sulle quali vengono posate gli elementi a FALDE INCLINATE con intradosso piano.
È possibile affiancare gli elementi di copertura,oppure distanziarli tra di loro fino a 100 cm interponendo lucernari in policarbonato a doppio strato con interposta rete anticaduta che consentono un’efficace illuminazione zenitale. Tutto il Sistema è studiato per garantire una Resistenza al Fuoco da R60’ a R120’. Particolare attenzione è stata dedicata ai NODI e VINCOLI SISMICI studiati per garantire la sicurezza strutturale secondo le normative attualmente invigore.

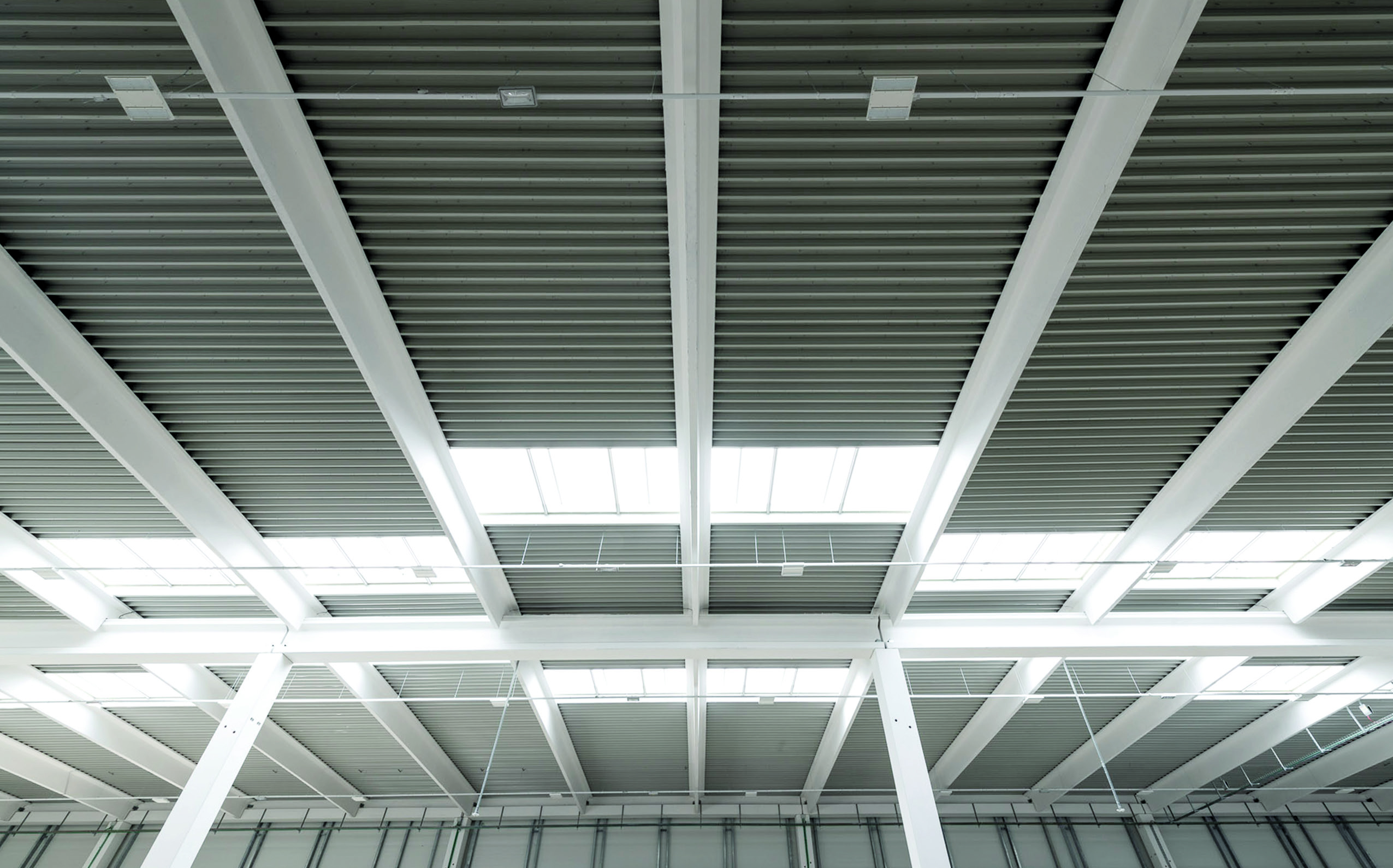

Struttura copertura bacacier
Il Sistema costruttivo “BACACIER” corrisponde sempre più alle necessità richieste dal mercato per la realizzazione di costruzioni prefabbricate ad usologistico. Il Sistema BACACIER viene realizzato conl’abbinamento di travi “I” definite principali e di elementi arcarecci quali elementi secondari, che nel suo insieme definiscono appunto il sistema. Tutto il Sistema è studiato per garantire una Resistenza al Fuoco da R60’ a R120’. Particolare attenzione è stata dedicata ai NODI e VINCOLISISMICI studiati per garantire la sicurezza strutturale secondo le normative attualmente invigore.
COMPONENTI del SISTEMA COSTRUTTIVO“BACACIER”
PILASTRI: elementi portanti del sistema, realizzati con differenti dimensioni.
Travi a I: elementi precompressi di altezza variabilein funzione delle forme classiche a sezione ad “I”per l’impiego laterale e centrale. La tipologia viene definita in funzione dei sovraccarichi e luci di impiego richieste.
ARCARECCI: elementi precompressi di altezza variabile realizzati in funzione delle forme classiche per l’utilizzo quali elementi portanti secondari dellacopertura. La tipologia viene definita in funzione dei sovraccarichi e luci di impiego richieste. È possibile anche la realizzazione di particolari appoggi in testata per contenerne lo spessore dell’elemento.
TRAVI A U: elementi precompressi a sezione ad “U” per l’impiego laterale caratterizzate da un ampio invaso per la raccolta delle acque meteoriche su grandi superfici.
Sistema multipiano MV
Il Sistema costruttivo “PLURIPIANO MV” a intradosso piano corrisponde sempre più alle necessità richieste dal mercato per la realizzazione di costruzioni prefabbricate su più livelli, centri polivalenti, parcheggi e commerciali sino alla tradizionale palazzina uffici. Tutto ciò è possibile grazie alla grande flessibilità di impiego dei nostri elementi strutturali e alla capacità portante degli elementi stessi. Il sistema si compone di pilastrimonolitici, travi principali e secondarie che si abbinano con solai MV a intradosso piano.
Il Sistema PLURIPIANO MV consente di realizzare edifici su più livelli di solaio, offrendo la possibilità di utilizzare contemporaneamente superfici con differenti destinazioni d’uso e consente di eseguire edifici di grande prestigio che consolidano e personalizzano l’immagine aziendale.
Tutto il Sistema è studiato per garantire una Resistenza al Fuoco da R60’ a R120’ estendibile per alcuni casi anche a R180’. Particolare attenzione è stata dedicata ai NODI e VINCOLI SISMICI studiati per garantire la sicurezza strutturale secondo le normative attualmente in vigore.

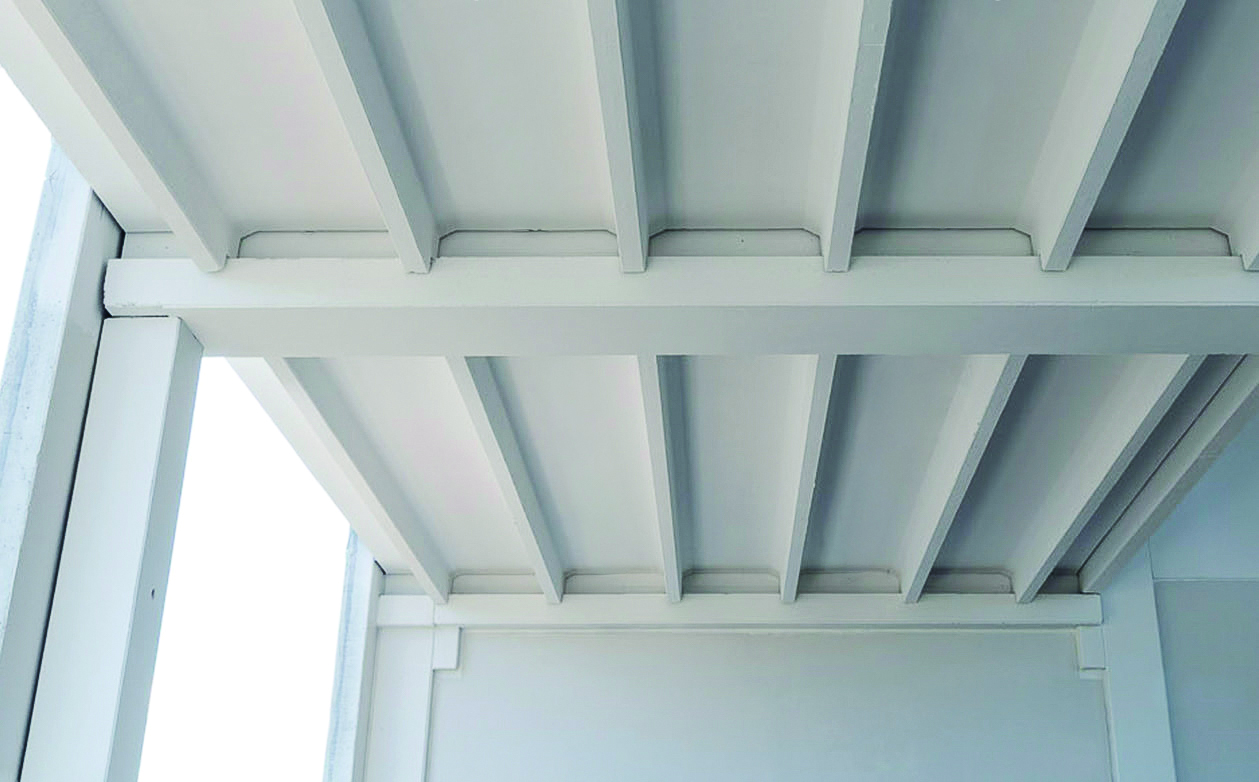

Sistema multipiano TT
Il Sistema costruttivo “PLURIPIANO TT” corrisponde sempre più alle necessità richieste dal mercato per la realizzazione di costruzioni prefabbricate su più livelli, centri polivalenti e commerciali sino alla tradizionale palazzina uffici. Tutto ciò è possibilegrazie alla grande flessibilità di impiego dei nostri elementi strutturali e alla capacità portante degli elementi stessi. Il sistema si compone di pilastri monolitici, travi principali e secondarie che si abbinano con solai a Tegoli a doppio TT.
Il Sistema PLURIPIANO TT consente di realizzare edifici su più livelli, offrendo la possibilità di utilizzare contemporaneamente superfici con differenti destinazioni d’uso e consente di eseguire edifici di grande prestigio che consolidano e personalizzano l’immagine aziendale.
Tutto il Sistema è studiato per garantire una Resistenza al Fuoco da R60’ a R120’ estendibile per alcuni casi anche a R180’. Particolare attenzione è stata dedicata ai NODI e VINCOLI SISMICI studiati per garantire la sicurezza strutturale secondo le normative attualmente in vigore.
